No concepção do projeto de embarcações de planeio, a distribuição do ângulo do fundo na popa (deadrise) ao longo do comprimento do barco é uma das primeiras variáveis a serem estimadas, apresentando forte influência no comportamento da embarcação como um todo. Ela define o formato do fundo em “V”, um conceito de cascos de barcos a motor que permanece constante há 70 anos em uma indústria que está constantemente buscando inovações.
O responsável pela criação do conceito do fundo em “V” foi o americano Charles Raymond Hunt. Além de um projetista náutico excepcional, Ray Hunt era mundialmente conhecido como velejador e medalhista olímpico. Apesar de preferir ficar longe dos holofotes, seu portfólio de incríveis projetos de veleiros e lanchas coleciona títulos em campeonatos internacionais. Embora ele não tenha estudado nada além do ensino médio, Hunt possuía uma profunda compreensão de como o mar se comportava e como era a maneira mais rápida de se mover através das águas e do vento.
Foi no ano de 1950 que ele desenvolveu um projeto que deixou seu legado na história. Até essa data, todas as embarcações de planeio possuíam fundos chatos ou muito redondos. Observando o desenho das asas de aviões que eram abertas em um ângulo “V”, Hunt projetou o primeiro barco com um formato “V” bem pronunciado na popa.
A construção da primeira embarcação desse tipo foi batizada de Sea Blitz e construída em Boston Harbour.O resultado foi excepcional, já que o barco conseguia navegar em águas agitadas e manter uma excelente média de velocidade. Nos anos seguintes, a famosa marca Boston Whaler produziu um casco com este mesmo fundo com um conceito insubmersível e de desenho único.
Foi em 1960 que Ray Hunt provou para o mundo a eficiência do V Bottom, quando construiu o casco da lancha Moppie com ângulo de fundo (deadrise) de 24° junto com o piloto Dick Bertram, da Bertram Yachts. Eles entraram para história durante a Miami-Nassau Race, um evento de travessia da Florida até as Bahamas que foi um divisor de águas na história dos barcos a motor.
Moppie mostrou uma habilidade excepcional para cortar as enormes ondas de 2 a 3 metros que ocorreram durante a prova e enfrentar ventos de 30 nós durante quase todas as 180 milhas de distância da travessia. A embarcação estabeleceu um novo recorde ao completar a prova em oito horas de navegação e mudou o formato dos barcos a motor construídos nas próximas décadas. O segundo lugar alcançou a linha de chegada apenas duas horas depois, sendo que apenas três foram capazes de terminar o evento com aquelas condições de mar.
Até os dias de hoje surgem novas ideias de como projetar o fundo de barcos a motor, mas as espirais de projeto sempre acabam caindo no conceito do casco em formato “V” profundo, com ângulo de deadrise aumentando da popa a proa da embarcação.
Ray Hunt criou há 70 anos um conceito que domina os projetos e construções de barcos a motor até hoje, colocando seu nome na história como um dos projetistas mais inovadores da náutica. Apesar de não ter sido capaz de patentear sua invenção, talvez o maior tributo prestado a Hunt seja a longevidade do fundo em “V” em uma indústria, ou até mesmo em um mundo, que sempre está em busca de mudanças frequentes e contínuas.
Lucas Klein disse:
O que exatamente é o ângulo de deadrise?
Barracuda Composites disse:
Olá, Lucas
O ângulo de deadrise é a inclinação da linha de fundo do casco da embarcação em relação a uma linha de base horizontal. Essa imagem ilustra perfeitamente esse conceito.
Esse ângulo varia ao longo do comprimento da embarcação, aumentado em direção a proa. Sua distribuição afeta tanto a resistência ao avanço quanto as acelerações verticais que a embarcação desenvolve durante a operação.
Luiza Dahl disse:
O que é uma embarcação de planeio?
Barracuda Composites disse:
Olá, Luiza
Uma embarcação de planeio navega em um regime hidrodinâmico, não hidrostático. Para falar de maneira mais simples, primeiro vamos pegar um navio como exemplo, que navega em um regime hidrostático onde a massa da embarcação é igual a massa do volume de água que ela desloca, o que obedece o princípio de Arquimedes que diz que a força de flutuação é igual ao peso da embarcação.

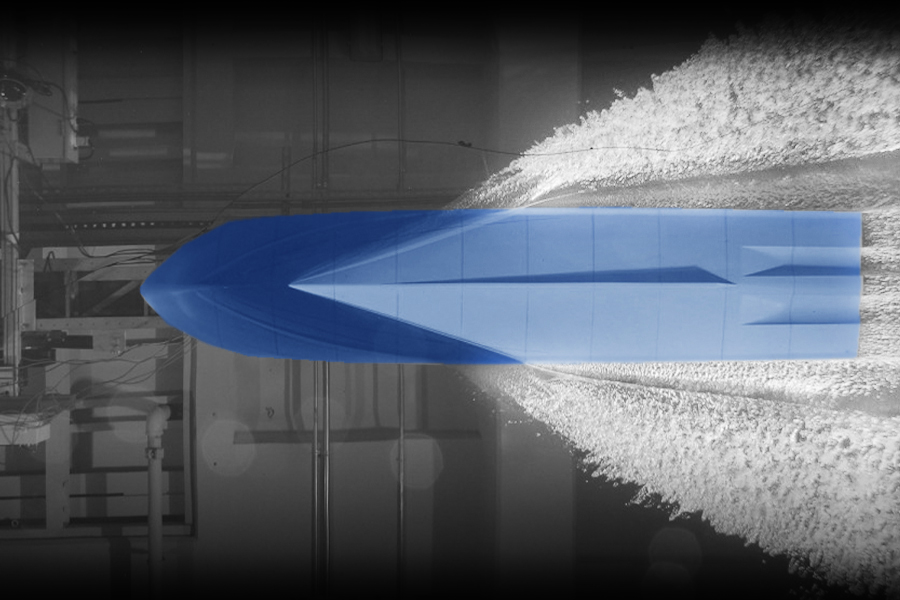

As embarcações de planeio a partir de uma certa velocidade, além de deslocar uma água acabam empurrando uma massa para baixo. Como reação, surge uma força hidrodinâmica que impele o barco para cima, criando o tipo de deslocamento visto nas duas últimas imagens do post.
Carlos disse:
Qual a diferença entre uma Canoa e Chalupa e como faço para saber qual melhor ângulo pra construir
Barracuda Composites disse:
Oi Carlos,
Ambas tem o fundo redondo. Algumas são a vela e a remo.
Leo disse:
Como fazer o contorno em raio na chapa na oarte da frente oara formar o v e o bico da embarcação?
Barracuda Composites disse:
Voce esta construindo com madeira?
